1、應用

    裝配式熱電阻通常和顯示儀表、記錄儀表、電子計算等配套使用。直接測量各種過程中的-200°C~500°C范圍內液體、蒸汽和氣體介質以及固體表面溫度。



2、特點

·壓簧式感溫元件，抗振性能好；

·毋須補償導線，節省費用；

·測溫精度高；

·機械強度高，耐壓性能好；

·進口薄膜電阻元件，性能穩定。



3、工作原理

   熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。



4、主要技術參數

 產品執行標準

  IEC751

  JB/T18622-1997

  JB/T8623-1997



5、常溫絕緣電阻

   熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。



6、測量范圍及允差



型  號	分 度號	測溫范圍	精度等級	允許誤差
WZP	Pt100	-200-+500	A級	±(0.15+0.002) ltl
			B級	±(0.30+0.005) ltl
WZC	Cu50  Cu100	-50-+100	---	±(0.30+0.005) ltl

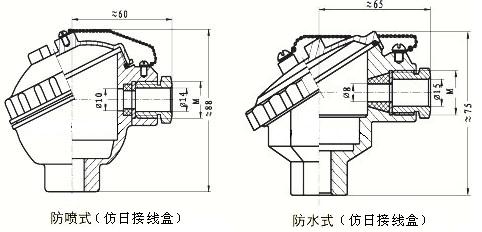

7.接線盒形式

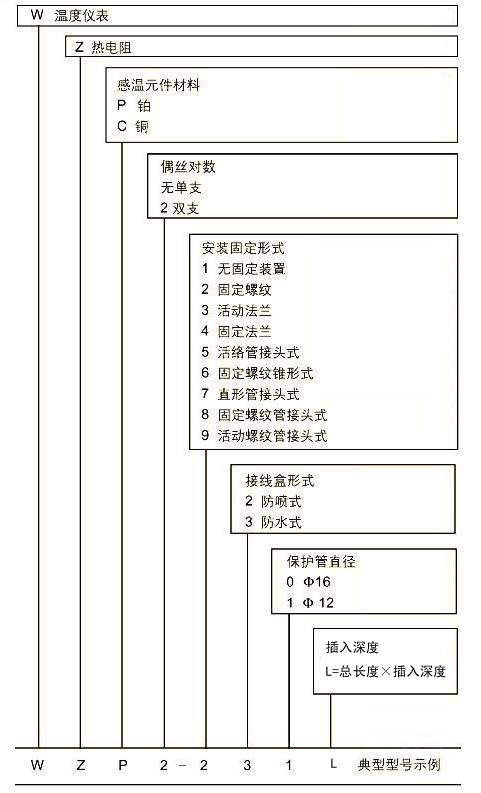

8.裝配式熱電阻選型
