1、應 用

     通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種過程中的-200℃—500℃范圍內液體，蒸汽和氣體介質以及固體表面溫度。



2、特 點

    ·熱響應時間少，減小動態誤差；

    ·直徑小，長度不受限制；

    ·測量精度好；

    ·進口薄膜電阻元件，性能穩定；



3、工作原理

     鎧裝熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。



4、主要技術參數

     產品執行標準

     IEC751

     JB/T8623-1997

     JB/T8622-1997



5、偶絲直徑材料

偶絲形式	單支式	雙支式
套管直徑	Φ3 Φ4 Φ5 Φ6 Φ8	Φ4  Φ5 Φ6 Φ8
套管材質	1Cr18Ni9Ti	1Cr18Ni9Ti



6、常溫絕緣電阻

     熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣

電阻>100MΩ。



7、測溫范圍及溫差

型  號	分 度 號	測溫范圍°C	精度等級	允  差
WZPK	Pt100	-200­­-+500	A級	±（0.15+0.002 ltl）
WZPK	Pt100	-200­­-+500	B級	±（0.30+0.005ltl）



8、熱響應時間

套管直徑	熱響應時間
Ф3	≤3
Ф4	≤5
Ф5	≤8
Ф6	≤12
Ф8	≤15

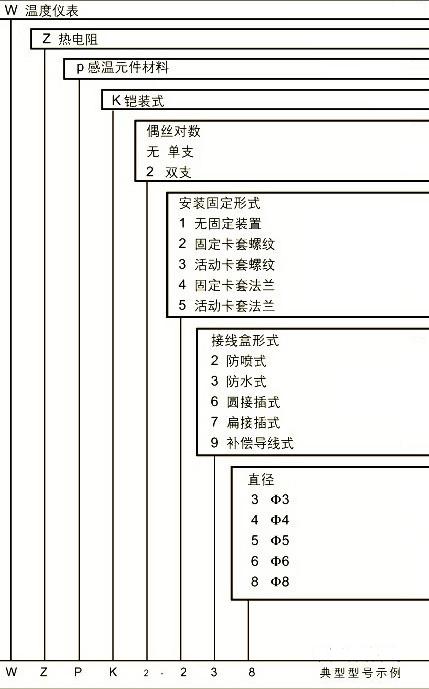

鎧裝熱電阻選型
