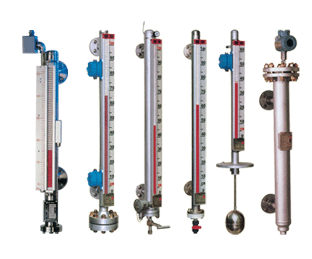

磁翻板液位計
-
-
電話：0517-86929068
手機：18915188625
分類：磁翻板液位計
簡介：磁翻板液位計根據浮力原理和磁性耦合作用而成。
概述
UHZ-A系列磁翻板液位計，，可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位測量。該磁翻板液位計系列可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量。全過程測量無盲區，顯示醒目，讀數直觀，且可配備夜光顯示。特別是現場指示部分，由于不與液體介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更能顯示其優越性。因此，它比傳統的玻璃管式，板式液位計有、安全性。
側裝式磁翻板液位計的zui顯著特點是液體介質與指示部分隔離，所以在任何情況下都耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限液位報警控制或聯鎖；配上干簧芯片組液位變送器，可將液位、界位信號轉換成二線制4~20mADC標準信號，傳輸給計算機、調節器、液位數顯儀，實現遠距離指示、檢測、記錄與控制，該系列液位計用于：石油、化工、冶金、制藥、食品、電力等各種過程中的液位測量與控制。
工作原理
液位計根據浮力原理和磁性耦合作用而成。當容器中的液位升降時，液位計導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合傳遞到現場指示器，驅動紅或白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
選型標記
|
UHZ-A |
磁翻板液位計 |
||||||||||||
|
|
A |
側裝式（側側式） |
|||||||||||
|
B |
側頂式 |
||||||||||||
|
C |
側底式 |
||||||||||||
|
D |
頂?shù)资?/span> |
||||||||||||
|
E |
頂裝式 |
||||||||||||
|
F |
底裝式 |
||||||||||||
|
|
□ |
公稱壓力 |
|||||||||||
|
|
RF |
密封面形式：突面（可省略） |
|||||||||||
|
M |
密封面形式：凸面 |
||||||||||||
|
|
-DN□ |
法蘭通徑DNXX(缺省為DN20) |
|||||||||||
|
|
-□ |
中心距mm |
|||||||||||
|
|
-□ |
介質密度g/mm3 |
|||||||||||
|
|
-□ |
介質溫度℃ |
|||||||||||
|
|
A |
普通型 |
|||||||||||
|
B |
夾套型 |
||||||||||||
|
C |
地下型 |
||||||||||||
|
D |
防霜型 |
||||||||||||
|
E |
襯里型 |
||||||||||||
|
F |
真空型 |
||||||||||||
|
|
F |
磁翻板 |
|||||||||||
|
H |
磁翻柱 |
||||||||||||
|
|
321 |
1Cr18Ni9Ti(321) |
|||||||||||
|
304 |
0Cr18Ni9(304) |
||||||||||||
|
316L |
00Cr17Ni14Mo2(316L) |
||||||||||||
|
|
□ |
無（省略） |
|||||||||||
|
A |
上限 |
||||||||||||
|
B |
下限 |
||||||||||||
|
C |
上下限 |
||||||||||||
|
|
-Y |
遠傳4-20mADC |
|||||||||||
|
UHZ-A |
A |
2.5 |
M |
-DN20 |
-1700 |
-0.8 |
-80 |
A |
H |
304 |
C |
-Y |
|
