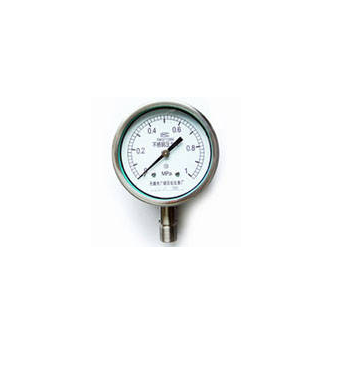

不銹鋼壓力表
-
-
電話：0517-86929068
手機：18915188625
分類：壓力表
簡介：不銹鋼壓力表由導壓系統（包括接頭、彈簧管、限流螺釘等）、齒輪傳動機構、示數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。
詳細內容：
不銹鋼壓力表結構原理
不銹鋼壓力表由導壓系統（包括接頭、彈簧管、限流螺釘等）、齒輪傳動機構、示數裝置（指針與度盤）和外殼（包括表殼、表蓋、表玻璃等）所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液（一般為硅油或甘油）的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
不銹鋼壓力表主要技術指標
· 標度范圍、精確度等級
| 型 號 |
標度范圍MPa（Hg~Psi） |
精度度等級 |
|
Y-60B-F |
0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4.6、 |
2.5 |
|
Y-100B-F |
0~0.06、0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60、100、160、250 |
1.6
|
注：括號內的標度范圍和精度等級僅供特殊訂貨。
型號表示
使用環境溫度：-25~70℃（外殼內充液）
-40~70℃（外殼內不充液）
溫度影響：不大于0.4%/10℃（使用溫度偏離20±5℃）
抗工作環境振動：V·H·4級（外殼內充液）
V·H·3級（外殼內不充液）
外殼防護等級：IP64
重量：0.2kg （Y-60B-F）
0.6kg （Y-100B-F）
1.0kg （Y-150B-F）
· 導壓系統及外殼等材質
|
零件名稱 |
材 料 牌 號 |
|
|
Y-60B |
Y-100B、Y-150B |
|
|
接 頭 |
0Cr18Ni9（304） |
0Cr17Ni12Mo2（316） |
|
彈簧管 |
0Cr18Ni9 Ti（321） |
0Cr17Ni12Mo2（316） |
|
外 殼 |
0Cr18Ni9 |
|
|
D |
d0 |
d1 |
H1 |
H2 |
L |
L1 |
L2 |
接頭螺紋d |
|
60 |
76 |
4.5 |
≤60 |
/ |
14 |
36 |
66 |
M14×1.5；各種1/4″ |
|
100 |
116 |
4.8 |
≤100 |
≤35 |
20 |
50 |
98 |
M20×1.5； |
