1、應 用

    通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。



2、特 點

   ·熱響應時間少，減小動態誤差；

   ·可彎曲安裝使用；

   ·測量范圍大；

   ·機械強度高，耐壓性能好；



3、工作原理

     鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。



4、主要技術參數

     產品執行標準

     IEC584

     IEC1515

     GB/T16839-1997

     JB/T5582-91



5、測量范圍及允差



型號	分度號	允差等級
		I		II
		允差值	測溫范圍°C	允差值	測溫范圍°C
WRNK	K	±1.5°C	-40~+375	±2.5 °C	-40~+333
		±0.004ltl	375~1000	±0.0075 ltl	333~1200
WRMK	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004 ltl	375~1000	±0.0075 ltl	333~1200
WREK	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~800	±0.004 ltl	333~900
WRFK	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004 ltl	375~750	±0.004 ltl	333~750
WRCK	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004 ltl	125~350	±0.0075 ltl	133~1000
WRPK	S	±1°C	0~+1100	±2.5°C	0~600
		±[0.003(t-1100)]	1100~1600	±0.0025 ltl	600~1600



6、常溫絕緣電阻

     鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000MΩ。

即1m長的試樣的絕緣電阻為1000MΩ；

10m長的試樣的絕緣電阻為100 MΩ；



7、偶絲直徑及材料



偶絲形式		單支式	雙支式
套管直徑		Ф2 Ф3 Ф4 Ф5 Ф6 Ф8	Ф3 Ф4 Ф5 Ф6 Ф8
套管材質	E﹑J﹑T	1Cr18Ni9Ti	1Cr18Ni9Ti
	K﹑N	1Cr18Ni9Ti GH3030	1Cr18Ni9Ti GH3030
	S	GH3039	GH3039

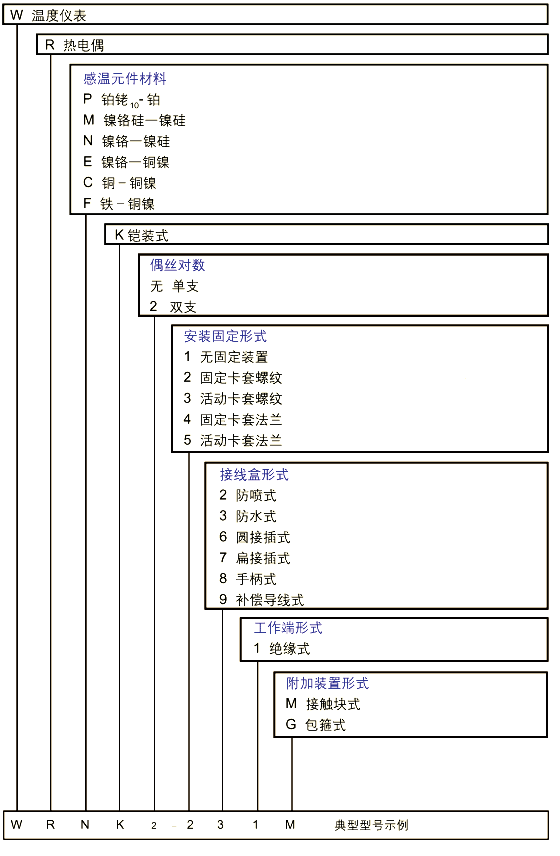

8、型號及規格:
