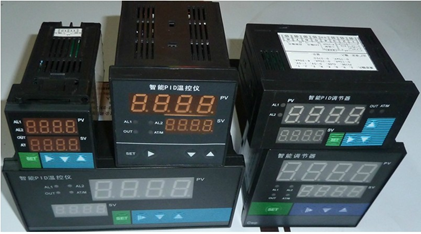

PID調節儀
-
-
電話：0517-86929068
手機：18915188625
分類：數顯調節儀
簡介：智能PID調節儀與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示、智能PID調節儀并配合各種執行器對電加熱設備和電磁、電動、氣動閥門進行PID調節和控
智能PID調節儀與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、力等物理量的測量顯示、智能PID調節儀并配合各種執行器對電加熱設備和電磁、電動、氣動閥門進行PID調節和控制、報警控制、數據采集、記錄。
智能PID調節儀主要技術指標：
基本誤差：0.5％FS或 0.2％FS±1個字
分 辨 力：1/20000、14位A/D轉換器
顯示方式：雙排四位LED數碼管顯示
采樣周期：0.5S
報警輸出：二限報警，報警方式為測量值上限、下限及偏差報警，繼電器輸出觸點容量 AC220V/3A
控制輸出：⑴繼電器觸點輸出
⑵固態繼電器脈沖電壓輸出（DC12V/30mA）
⑶單相/三相可控硅過零觸發
⑷單相/三相可控硅移相觸發
⑸模擬量4～20mA、0～10mA、1～5V、0～5V 控制輸出
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
饋電輸出：DC24V/30mA
電 源：開關電源 85～265VAC 功耗4W以下
智能PID調節儀功能特點：
輸入功能
自動校準和人工校準功能
手動/自動無擾動切換功能
可選擇適應加熱或制冷的正/反作用
控制輸出信號限幅
智能PID調節儀采用模糊控制理論和傳統PID控制相結合的方式，使控制過程具有響應快、超調小、穩態精度的優點，對常規PID難以控制的大純滯后對象有明顯的控制效果
智能PID調節儀增加了30段程序控制功能
選型表
| 代碼 | 說明 | |||||||
| XMP | 智能PID調節儀 | |||||||
| 外型尺寸 | A | 橫式160×80×125mm | ||||||
| A/S | 豎式80×160×125mm | |||||||
| B | 方式96×96×110 mm | |||||||
| C | 橫式96×48×110 mm | |||||||
| C/S | 豎式48×96×110 mm | |||||||
| D | 方式72×72×110 mm | |||||||
| 報警輸出 | B□ | B1-1個報警點，B2-2個報警點 | ||||||
| 控制輸出 | N | 無控制輸出 | ||||||
| L | 繼電器控制輸出 | |||||||
| G | 固態繼電器輸出 | |||||||
| K1 | 單相可控硅過零觸發 | |||||||
| K2 | 三相可控硅過零觸發 | |||||||
| K3 | 單相可控硅移相觸發 | |||||||
| K4 | 三相可控硅移相觸發 | |||||||
| X1 | 4-20mA輸出 | |||||||
| X2 | 0-10mA輸出 | |||||||
| X3 | 1-5V輸出 | |||||||
| X4 | 0-5V輸出 | |||||||
| 通訊輸出 | P | 微型打印機 | ||||||
| R | 串行通訊RS232 | |||||||
| S | 串行通訊RS485 | |||||||
| 變送器配電電源 | 無饋電輸出 | |||||||
| V12 | 帶DC12V饋電輸出 | |||||||
| V24 | 帶DC24V饋電輸出 | |||||||
| 供電電源 | 220VAC供電 | |||||||
| W | DC24V供電 | |||||||
| 輸入信號 | Sn | 見"輸入信號類型表" | ||||||
輸入類型表
| 參數提示符 | 輸入信號內容 | 參數提示符 | 輸入信號內容 |
| tc-K | K型 | rtd | 0-400Ω |
| tc-S | S型 | 1000 | Pt1000 |
| tc-E | E型 | bA1 | BA1 |
| tc-b | B型 | bA2 | BA2 |
| tc-t | T型 | 0-50 | 0-50mA |
| tc-n | N型 | 0-5V | 0-5V |
| tc-j | J型 | 1-5V | 1-5V |
| P100 | Pt100 | 0-20 | 0-20mA |
| C100 | Cu100 | 0-10 | 0-10mA |
| Cu50 | Cu50 | 4-20 | 4-20mA |
