渦輪流量計
-
-
電話：0517-86929068
手機：18915188625
分類：渦輪流量計
簡介： MF-LWGY系列智能一體化渦輪流量計是采用先進的超低功耗單片微機技術的渦輪流量傳感器與顯示積算一體化的智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性
產品概述：
MF-LWGY系列智能一體化渦輪流量計是采用的低功耗單片微機技術的渦輪流量傳感器與顯示積算一體化的智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、不受外界電源干擾、抗雷擊、成本低等明顯優點。
儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。
結構特點：
適用介質：液體；
不適用介質：氣體、蒸汽；

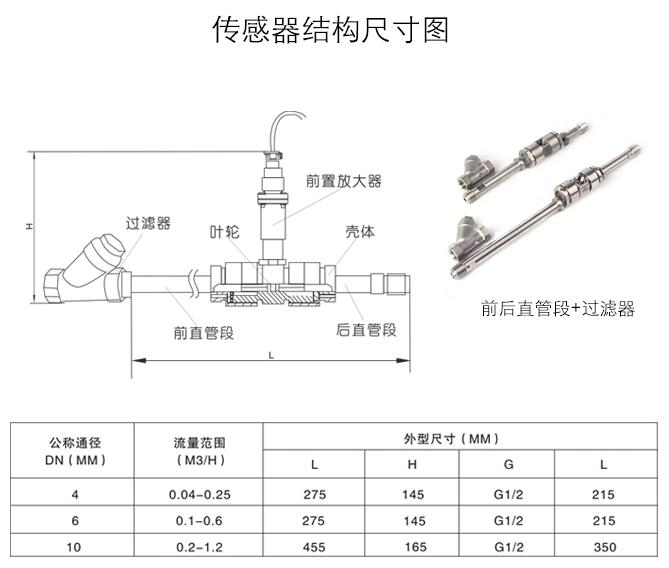

要求介質潔凈，須安裝過濾器；
高精確度，一般可達±0.5%R、±1.0%R；
重復性好，短期重復性可達0.05% - 0.2%。
渦輪流量計技術參數：
|
表口徑及連接方式 |
4、6、10、15、20、25、32、40采用螺紋連接 |
|
（15、20、25、32、40）50、65、80、100、125、150、200 采用法蘭連接 |
|
|
精度等級 |
±0.5% |
|
量程比 |
1:10；1:15；1:20 |
|
儀表材質 |
304不銹鋼 316（L）不銹鋼 |
|
被測介質溫度（℃） |
-20～＋120℃ |
|
環境條件 |
溫度－10～+55℃， 相對濕度5%～90%， 大氣壓力86～106Kpa |
|
輸出信號 |
4-20mADC電流信號（LWGY-C型） |
|
供電電源 |
LWGY-B型：自帶鋰電池供電（可連續使用3年）； LWGY-C型：+24VDC |
|
信號傳輸線 |
2×0.3（二線制） |
|
傳輸距離 |
≤1000m |
|
信號線接口 |
內螺紋M20×1.5（LWGY-□C型） |
|
防爆等級 |
ExdIIBT6 |
|
防護等級 |
IP65 |
渦輪流量計測量范圍及耐壓等級：
|
通徑 |
標準范圍 |
擴展范圍 |
安裝方式 |
常規耐壓 |
特制耐壓等級 |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
螺紋（法蘭） |
6.3 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
螺紋（法蘭） |
6.3 |
12、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
螺紋（法蘭） |
6.3 |
12、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
螺紋（法蘭） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
螺紋（法蘭） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
螺紋（法蘭） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
法蘭（螺紋） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 40 |
2～20 |
1～20 |
法蘭（螺紋） |
6.3、2.5（法蘭） |
4.0、6.3、12、16、25 |
|
DN 50 |
4～40 |
2～40 |
法蘭（螺紋） |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
法蘭 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
法蘭 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
法蘭 |
1.6 |
4.0、6.3、12、16、25 |
|
DN 125 |
25～250 |
13～250 |
法蘭 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 150 |
30～300 |
15～300 |
法蘭 |
1.6 |
2.5、4.0、6.3、12、16 |
|
DN 200 |
80～800 |
40～800 |
法蘭 |
1.6 |
2.5、4.0、6.3、12、16 |
