壁掛式超聲波流量計
-
-
電話：0517-86929068
手機：18915188625
分類：超聲波流量計
簡介： MF-100F壁掛式流量計三種安裝方式使測量安裝簡單、方便，靈活，在線式測量及標定巡檢式測量已廣泛應用于石油、化工、冶金、輕紡、環保、食品等部門及水利建設等領域。
產品概述：

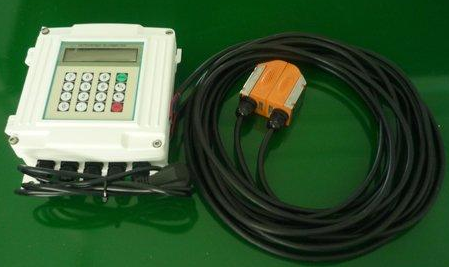

MF-100F 壁掛式流量計儀表引是以“時差法"為原理，測量圓管內液體流量的儀表。它采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量儀表更能適應工業現場的環境，計量更方便、經濟、準確。靈活多變的中文顯示主機(壁掛F1標準型、壁掛F2防爆型、盤裝S型、壁掛FN網絡型)滿足各種不同的工業現場簡單方便的傳感器易于現場人員安裝維護。

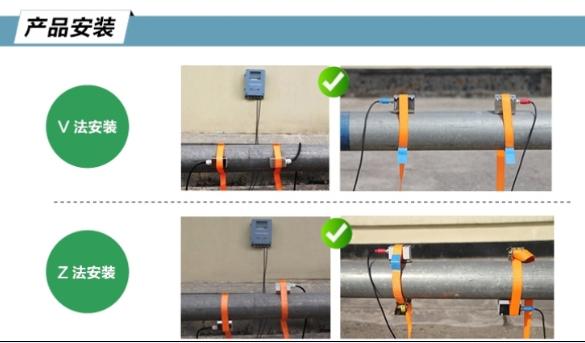

MF-100F壁掛式流量計三種安裝方式使測量安裝簡單、方便，靈活，在線式測量及標定巡檢式測量已廣泛應用于石油、化工、冶金、輕紡、環保、食品等部門及水利建設等行業。
壁掛式流量計技術指標：
|
項 目 |
性能/參數 |
|
|
測
量
主
機 |
準確度 |
1.0 % |
|
重復性 |
0.2% |
|
|
流速范圍 |
0-64m/s |
|
|
測量周期 |
500mS (每秒2次，每個周期采集128組數據) |
|
|
測量原理 |
超聲波時差原理，4字節IEEE754浮點運算 |
|
|
顯示接口 |
可連接2×10背光型漢字或者2×20字符型液晶顯示器 |
|
|
操 作 |
外接16鍵輕觸鍵盤以及PC計算機設參軟件 |
|
|
輸 入 |
兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法） |
|
|
輸 出 |
電流信號 (可選模塊)：4-20mA, 阻抗600Ω浮空，準確度0.1% 。 |
|
|
通訊協議 |
MODBUS協議、MBUS協議、FUJI擴展協議，推薦使用MODBUS-RTU協議或者M(jìn)ODBUS-ASCII協議 |
|
|
其它功能 |
自動記憶前512天，128個月，前10年的累積流量和工作狀態；
自動記憶前16次上、斷電時間和流量并可實現自動或手動補加； |
|
|
工作電流 |
50mA (不連接鍵盤顯示和蜂鳴器不響的條件下) |
|
|
備用電池 |
使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失 |
|
|
環境溫度 |
-10℃～70℃(大于此溫度范圍要求請與廠家聯系) |
|
|
工作時間 |
連續 |
|
|
插入式 |
測量管道材質不限（不停產安裝）適用于管徑DN80以上。 |
|
|
管段式 |
π型管段式：適用于管徑DN25-DN40，整機測量精度±0.5% |
|
|
信號電纜 |
專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長至500 米（不推薦）。 |
|
|
防護等級 |
IP68(可浸水工作) |
|
|
可測 管道 |
管材 |
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。 |
|
襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。 |
|
|
內徑 |
15mm～6000mm（π型管段式內徑可小至2毫米） |
|
|
直管段長度 |
上游≥10D，下游≥5D，距泵出口處≥30D。 |
|
|
測量 介質 |
種 類 |
水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的滿管均勻液體。 |
|
濁 度 |
≤20000 ppm，污水測量效果好，絕大多數污水管道可穩定測量。 |
|
|
溫 度 |
-40℃～160℃ |
|
|
流 向 |
可對正反向流量分別計量，并可計量凈流量。 |
|
